Одноступенчатые и многоступенчатые насосы :: Серия МТВ

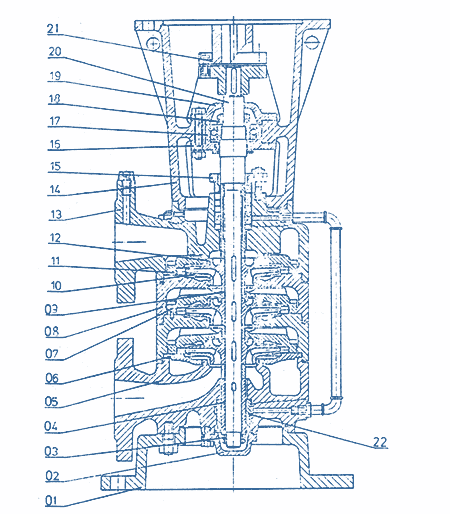

| Разрез насоса типа МТВ |
1.Стойка 2.Крышка 3.Гайка круглая 4.Втулка предохранительная 5.Корпус всасывающий 6.Диск 7.Аппарат направляющий 8.Корпус промежуточный 9.Втулка промежуточная 10.Рабочее колесо 11.Дифузор 12.Кольцо уплотнительное 13.Корпус нагнетательный 14.Корпус нагнетательный 15.Фланец сальника 16.Крышка 17.Шариковый подшипник 18.Гайка круглая 19.Крышка 20.Вал 21.Соединитель 22.Втулка подшипника |
|
