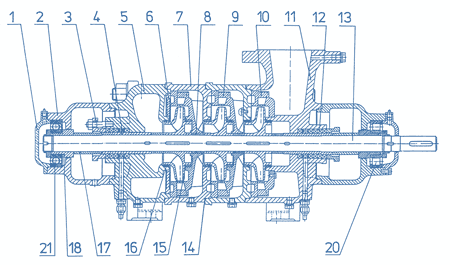

Разрез насосов 2МТР18, 3МТР18, 4МТР25, 11МТР32, 18МТР32 и 28МТР45 |
1.Крышка 2.Корпус подшипниковый 3.Фланец сальниковый 4.Втулка предохранительная 5.Корпус всасывающий 6.Диск 7.Корпус промежуточный 8.Втулка промежуточная 9.Аппарат направляющий 10.Дифузор 11.Корпус нагнетательный 12.Уплотнитель сальниковый 13.Вал 14."О"-кольцо 15.Колесо рабочее 16.Кольцо уплотнительное 17.Втулка компенсирующая 18.Втулка подшипниковая 19.Уплотнение механическое 3.Крышка механического уплотнения 20.Подшипник роликовый 21.Шариковый подшипник |
|
|
| Вариант "Уплотнение механическое" | |
|
|
|

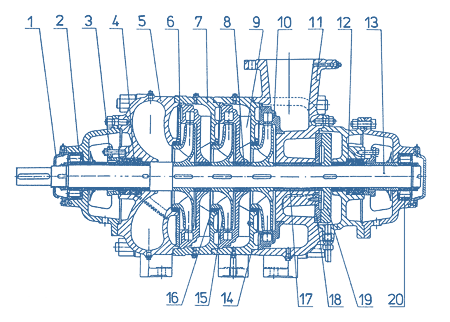

Разрез насосов 45МТР45, 70МТР32, 110МТР45 |
1.Крышка 2.Корпус подшипниковый 3.Фланец сальниковый 4.Втулка предохранительная 5.Корпус всасывающий 6.Диск 7.Корпус промежуточный 8.Втулка промежуточная 9.Аппарат направляющия 10.Дифузор 11.Корпус нагнетательный 12.Уплотнитель сальниковый 13.Вал 14."О"-кольцо 15.Колесо рабочее 16.Кольцо уплотнительное 17.Втулка компенсирующая 18.Диск уплотнительный 19.Диск уравновешивающий 20.Подшипник роликовый |
|
|

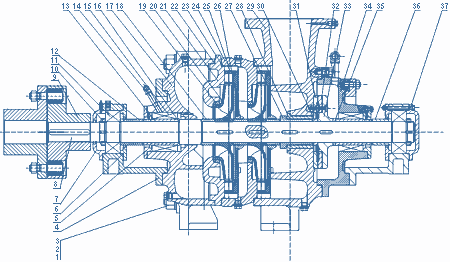

| Разрез насоса 140МТР50 |
1.Соединительные шпильки 2.Гайка 3.Шайба 4.Корпус подшипника 5.Крышка сальника 6.Крышка подшипника 7.Крышка с отверстием 8.Вал 9.Муфта 10.Гайка 11.Подшипник 12.Втулка 13.Втулка сальника 14.Трубопроводы 15.Торцевое уплотнение 16."О"-кольцо 17.Корпус всасывающий 18.Промежуточная втулка 19.Кольцо уплотнительное 20.Рабочее колесо 21.Диск 22."О"-кольцо 23."О"-кольцо 24.Корпус промежуточный 25.Диффузор 26.Втулка конусная 27.Втулка с бортом 28.Втулка лабиринтная 29.Корпус нагнетательный 30.Распорная втулка 31.Диск уплотнительный 32.Диск уравновешивающий 33.Ступица 34.Корпус сальника 35.Кольцо 36.Втулка 37.Заглушка |
|
