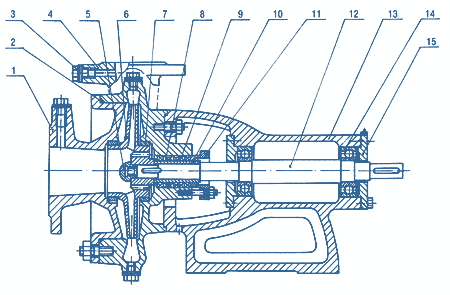

| Разрез насоса типа "Е" |
1. Корпус всасывающий 2. "О" - кольцо 3. Пробка 4. Корпус нагнетательный 5. Гайка фасонная 6. Рабочее колесо 7. Кольцо уплотнительное 8. Кольцо сальников 9. Уплотнитель сальниковый 10.Втулка предохранительная 11.Фланец сальника 12.Вал 13.Корпус подшипника 14.Шариковый подшипник 15.Крышка подшипника 16.Механическое уплотнение |
|
|

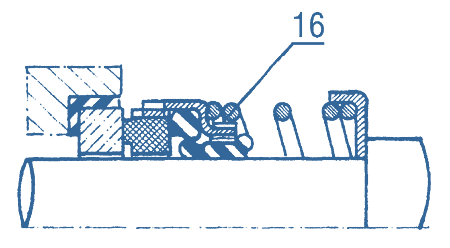

| Вариант "Уплотнение механическое" | |
|
|

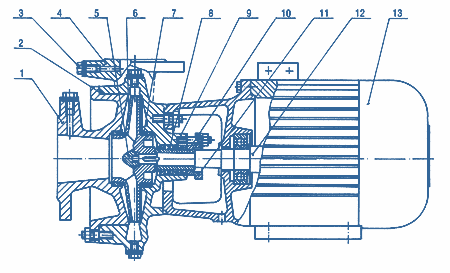

| Разрез насоса типа "Е-М" |
1. Корпус всасывающий 2. "О" - кольцо 3. Пробка 4. Корпус нагнетательный 5. Гайка фасонная 6. Рабочее колесо 7. Кольцо уплотнительное 8. Кольцо сальников 9. Уплотнитель сальниковый 10.Втулка предохранительная 11.Фланец сальника 12.Вал 13.Эл.двигатель 14.Механическое уплотнение |
| |

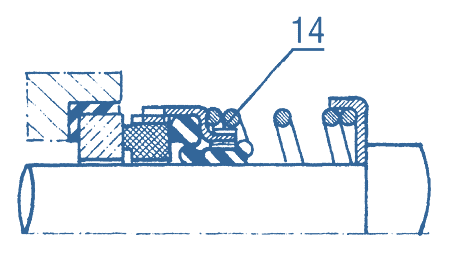

| Вариант "Уплотнение механическое" | |
|
